Hướng dẫn sử dụng

Bảo quản thép :



Nên để nơi khô ráo, có nền cứng.

 Tránh để thép dưới trời mưa, nơi ẩm ướt, tránh tiếp xúc với các hóa chất có tác dụng ăn mòn

 Nếu phải để ngoài trời thì nên đặt một đầu bó thép cao, đầu kia thấp hơn và kê cao hơn mặt nền ít nhất là 30 cm và không nên xếp quá cao (trên 1,2m) hay quá rộng (trên 2m).



Khi hàn nối



Lưu ý :

-       Đường kính thanh thép (D)

-      Hàn nối một phía hay hai phía

-      Chiều dài mối hàn (L)

 -     Nếu hàn 1 phía, chiều dài thép chồng để hàn lớp gấp 10 lần đường kính thanh thép (L = 10 D)

 -     Nếu hàn 2 phía, chiều dài thép chồng để hàn lớp gấp 5 lần đường kính thanh thép (L = 5 D)



Ví dụ :

Thép có đường kính 14mm, hàn nối 2 phía, chiều dài mối hàn L = 5 x 14 = 70mm

 Thép có đường kính 14mm, hàn nối 1 phía, chiều dài mối hàn L = 10 x 14 = 140mm



Khi uốn thép  :



Trước khi uốn thép cần lưu ý đến mác thép và đường kính thanh thép để lựa chọn gối uốn phù hợp theo qui định.

       ·         Mác thép càng cao thì đường kính gối uốn càng lớn.

       ·         Đường kính thanh thép càng lớn thì đường kính gối uốn càng lớn.

       ·         Đường kính gối uốn nhỏ hơn quy định thì thép sẽ nứt gãy.



Quy định về đường kính gối uốn :



MÁC THÉP

ĐƯỜNG KÍNH

10

12

14

16

18

20

22

25

28

32

36

43

CB 240T

2D

2D

2D

2D

2D

2D

2D

2D

2D

2D

2D

-

CB 300V

3D

3D

3D

3D

4D

4D

4D

4D

4D

4D

4D

4D

CB 400V-Q

4D

4D

4D

4D

5D

5D

5D

5D

5D

5D

5D

5D

CB 500V-Q

5D

5D

5D

5D

6D

6D

6D

6D

6D

6D

6D

6D

SD295A

3D

3D

3D

3D

4D

4D

4D

4D

4D

4D

4D

4D

SD390

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

SD390-Q

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

SD490

5D

5D

5D

5D

5D

5D

5D

5D

6D

6D

6D

6D

SD490-Q

5D

5D

5D

5D

5D

5D

5D

5D

6D

6D

6D

6D

Gr60

3,5D

3,5D

3,5D

3,5D

5D

5D

5D

5D

5D

7D

7D

9D

Gr 60-Q

3,5D

3,5D

3,5D

3,5D

5D

5D

5D

5D

5D

7D

7D

9D

Gr250

3D

3D

3D

3D

3D

3D

3D

3D

3D

3D

3D

-

Gr460

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D

5D



Ghi chú : Sản phẩm mác SD 490 góc uốn lớn nhất là 900.

              Sản phẩm mác Gr60 góc uốn lớn nhất là 900 với thanh thép có đường kính D ≥ 43 mm.

Ví dụ :

-          Thép vằn đường kính D= 20mm, mác thép CB 300V  thì đường kính gối uốn nhỏ nhất là = 4D

                    = 4 x 20mm = 80mm.

-          Thép vằn đường kính D= 20mm, mác thép CB 500V-Q  thì đường kính gối uốn nhỏ nhất là = 6D

                   = 6 x 20mm = 120mm.

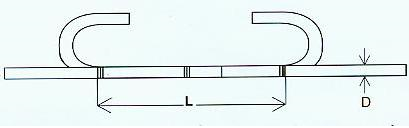

 Khi buộc nối  :



Lưu ý :

      Uốn móc đầu thép

      Đường kính thanh thép (D)

      Chiều dài nối buộc tối thiểu (L)

 Uốn móc đầu thép để buộc



·         Thép vằn : không cần uốn móc

·         Thép tròn trơn :

Đường kính thanh thép từ 12mm trở xuống thì đường kính móc bằng 2.5 lần đường kính thanh thép.

Đường kính thanh thép lớn hơn 12mm thì đường kính móc bằng 5 lần đường kính thanh thép.



Chiều dài nối buộc tối thiểu được tính theo bảng sau  :





Loại thép

Chiều dài nối buộc tối thiểu (L)

Vùng chịu kéo

Vùng chịu nén

Dầm hoặc tường

Kết cấu khác

Đầu cốt thép có móc

Đầu cốt thép không có móc

Thép tròn trơn cán nóng

40 D

30 D

20 D

30 D

Thép vằn cán nóng

40 D

30 D

-

20 D





Ví dụ : thép tròn trơn đường kính D = 14 mm, đầu thép có bẻ móc, khi nối để đổ bê tông cột (chịu nén), chiều dài nối buộc tối thiểu là L = 20 D = 20 x 14 mm = 280 mm.
